Электропривод в основе трёхходового клапана

17.02.2020

Трёхходовой клапан с электроприводом широко применяется в системах, где необходимо смешивать или разделять поток рабочей среды. В зависимости от действий, для которых они предназначены, трёхходовые клапана разделяются на два типа:

1. Смесительный регулирующий клапан. В его конструкцию входят три патрубка, в два из которых поступает рабочая среда. После смешения внутри клапана поток выходит из третьего.

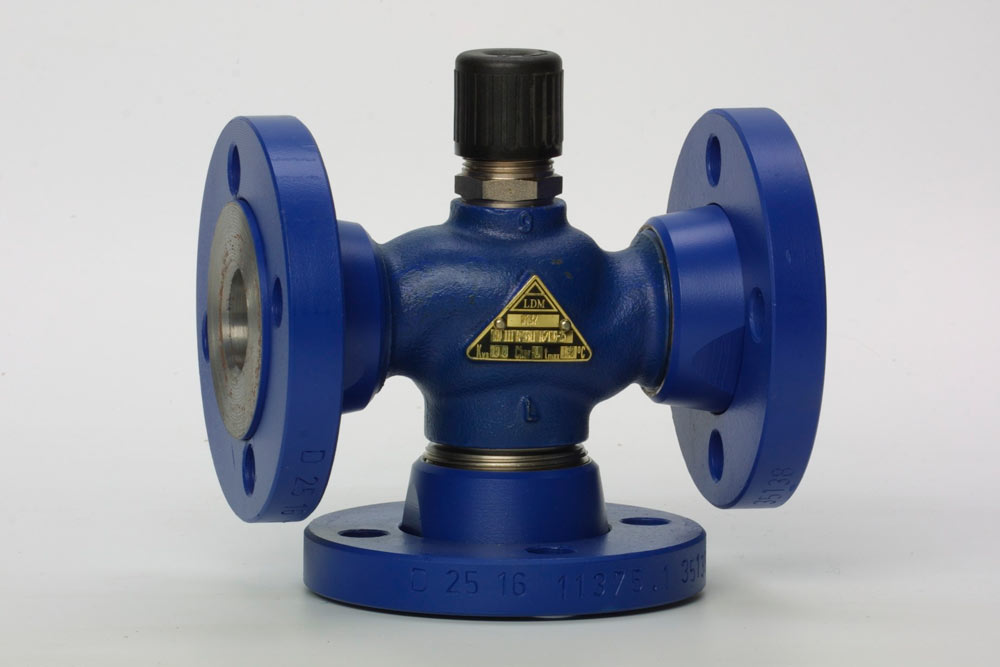

трехходовой регулирующий клапан серии RV111

2. Разделительный регулирующий клапан. Он также включает в себя три патрубка, но рабочая среда поступает в клапан только при помощи одного из них. Разделение потока происходит за счёт выхода через два оставшихся патрубка.

Для управления работой клапана наиболее часто применяются электропривода. Шток электропривода соединяется с рабочим органом клапана. Когда на привод подаётся напряжение, шток начинает двигаться и тем самым приводит в движение сам рабочий орган. За счёт этих действий происходит управление потоком: задаются его параметры по давлению, расходу и температуре.

электрический привод PTN для трехходового клапана RV113

Электропривода классифицируются по следующим критериям:

1) по принципу действия. Бывают электрогидравлические, редукторные и термоэлектрические. В первом типе движения рабочему органу через поршневую систему передаётся за счёт использования встроенного гидронасоса. Во втором типе в конструкция привода помимо электродвигателя входит шестерёнчатый редуктор. Электроприводы третьего типа управляют положением рабочего органа путём расширения в сильфоне рабочего вещества, которое подогревается электрической спиралью;

2) по соединительным элементам. Соединение электропривода с клапаном происходит через соединительную гайку, соединительный стакан или клипсовую защёлку;

3) по величине перемещения штока. Ход штока электропривода в обязательном порядке равен либо превышает ход штока клапана;

4) по усилию воздействия на рабочий орган;

5) по величине напряжения питания;

6) по типу сигнала управления. Различают электропривода с двухпозиционным, трёхпозиционным и аналоговым сигналами управления. В первом типе перемещение рабочего органа происходит на всю величину. Во втором случае рабочий орган перемещается пропорционально продолжительности импульса напряжения питания, а в третьем случае — пропорционально величине управляющего сигнала;

7) по функции защиты. Часть клапанов обладает такой функцией. Она реализуется путём включения в конструкцию привода пружины возврата, которая закрывает или открывает рабочий орган в случае отключения питания. Клапана с таким электроприводом часто используют в тех случаях, когда необходимо исключить попадание в отопительную систему перегретой воды при отказе насосов или защитить воздухонагреватели от замерзания;

8) по быстроте срабатывания. Этот параметр учитывает, за какое время рабочий орган клапана меняет своё положение от одной крайней точки к другой. По этому параметру различают медленные и быстрые электропривода. В случае использования медленных приводов рабочий орган клапана совершает поступательное рабочее движения от 8 до 15 с, а при поворотном движении время составляет от 280 до 670 с. При использовании же быстрых приводов такое время составляет от 3 до 4 с или 70 с соответственно.

Если Вам необходимы электрические привод и трехходовые клапаны — обращайтесь посредством электронных писем на сайте www.ldmvalves.ru или звоните по телефону: (499) 343-27-26
