Какие бывают трафареты для SMD-монтажа?

27.10.2021

Для создания платы разной степени сложности в виде печати требуются соответствующие трафареты для SMD монтажа. Их использование в процессе изготовления имеет определенные преимущества и достоинства, среди главных плюсов можно отметить:

  • Максимально точное и равномерное распределение пасты при помощи трафарета, следовательно, пользователю не придется расходовать чрезмерное количество материала, либо сталкиваться с его недостатком;
  • Увеличивается скорость процедуры изготовления платы;
  • Существенно сокращается себестоимость изготовления данного вида электроники, благодаря автоматизации процедуры.

Нужно отметить, что использование трафаретов для монтажа SMD – процесс кропотливый, требующий определенных знаний и навыков. Профессионал может использовать в работе несколько разных видов шаблонов.

Так, выделяют одноуровневые пластины. Такое название они получили из-за того, что все имеющиеся шаблоны располагаются только на одном уровне. Зачастую эти изделия применяются для создания печатных плат. Применение будет актуальным, когда требуется выполнить фиксацию или вывести изделия одинаковых размеров.

Многоуровневые варианты являются более сложными. Они производятся посредством использования чипов разных вариантов и размеров. В этом случае одни детали будут более длинными, а другие – более короткими. В процесс применения понадобится нанесение равномерных слоев пасты, однако в результате толщина деталей будет отличаться, так как трафареты отличаются по размеру.

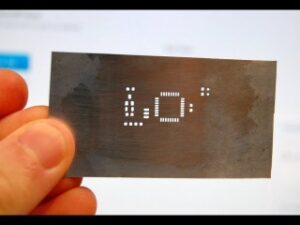

В виде главного материала, из которого выполняются пластины, применяется жесткая сталь нержавеющего типа. Самыми точными и результативными в плане производства считаются именно металлические трафареты. Они отличаются повышенной точностью изготовления, доступностью, высокой стойкостью к износу и длительным сроком службы. Вот почему в производстве серийных изделий такие трафареты целесообразно использовать. Если изделия содержат микросхемы с маленьким шагом вывода, применения трафаретов дает возможность не только оптимизировать дозировку паяльной пасты, но и существенно улучшить качество пайки деталей.
