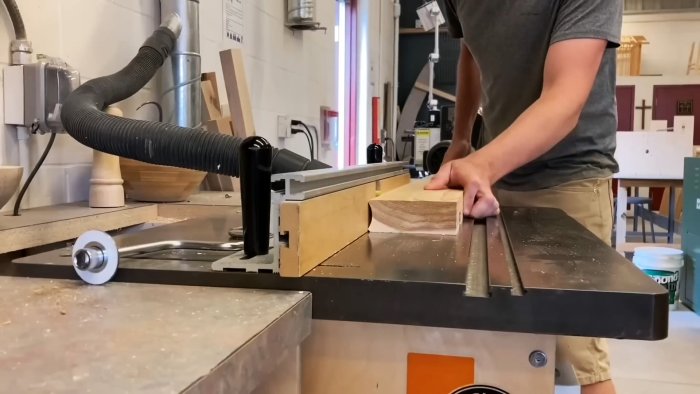

На соответствующем деревообрабатывающем оборудовании из бревен получаем брус обрезной, который распускаем на обрезные доски, тщательно оструганные со всех сторон. Сплачиваем доски способом «паз и гребень» и вырезаем круглое днище ручным фрезером, закрепленным к жесткой рейке, ось вращения которой располагаем в центре вырезаемого круга.
В досках для набора бортов ванны на равном расстоянии от одного конца фрезеруем поперечные пазы, соразмерные с толщиной круглого днища. Боковые поверхности каждой доски для набора бортов ванны профилируем в виде «лунного паза».

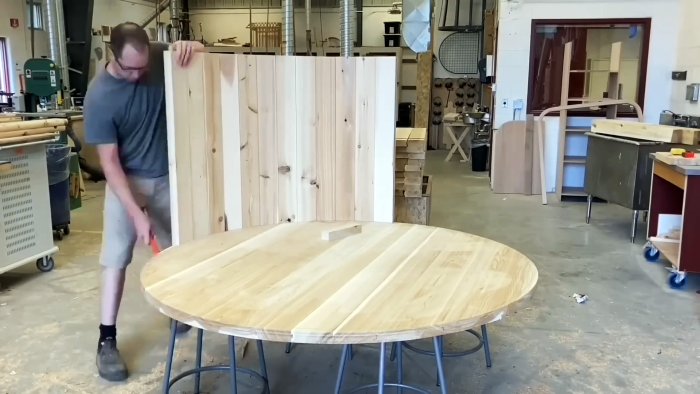

Доски боковой поверхности ванны поочередно крепим вертикально по отношению к днищу с помощью поперечных пазов. При этом «лунные пазы» создают прочное и герметичное соединение по высоте досок.

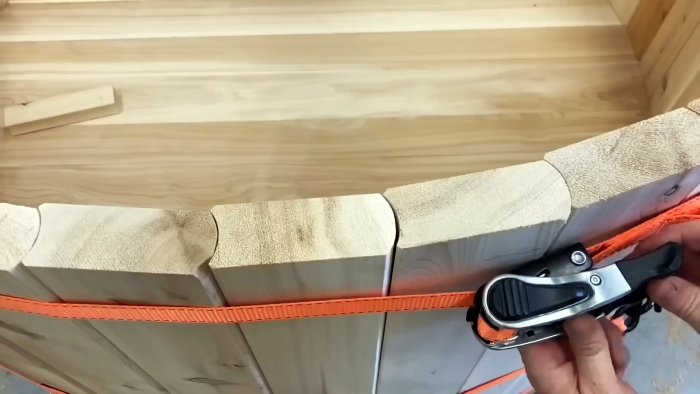

Доски снаружи временно стягиваем синтетическими хомутными лентами с натяжителями.
Затем на концах трех стальных лент нужной длины выполняем натяжные устройства из двух стальных цилиндров с отверстиями, шпильки и двух гаек. Стягиваем этими стальными хомутными лентами доски боковой поверхности ванны сверху, посередине и внизу и, придерживая одну из гаек, затягиваем вторую до полного сплочения досок.

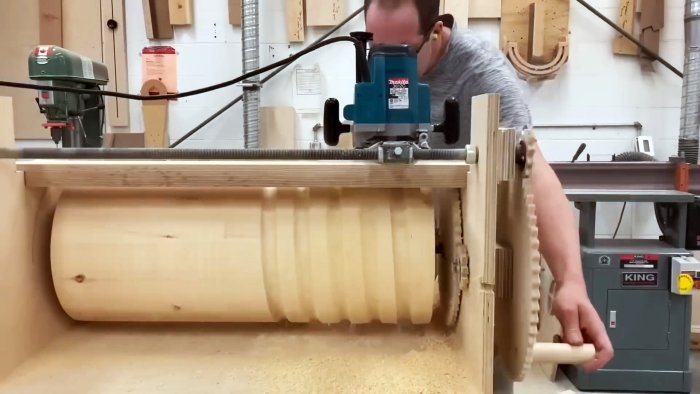

Вытачиваем на токарном станке деревянный цилиндр, звездочки из деревянного плоского массива и собираем на основе фрезера приспособление для фрезеровки на поверхности деревянного цилиндра винтовой линии заданного шага.

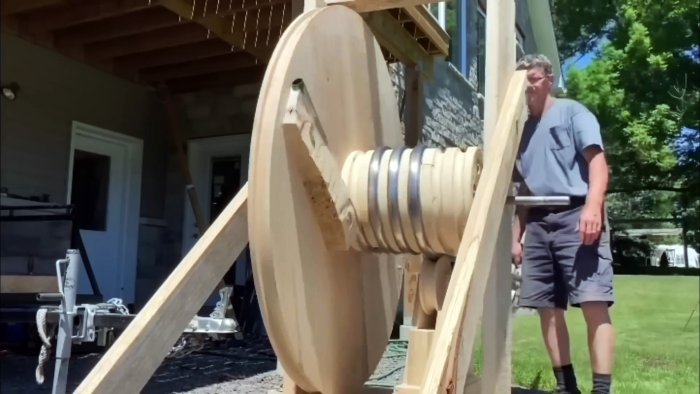

Устройство для навивки змеевика из круглой трубы также имеет деревянную конструкцию, основной частью которой является деревянный цилиндр с нарезанной винтовой линией, расположенный горизонтально, и большим диском сбоку для его вращения тросом, прикрепленным к мини-трактору.

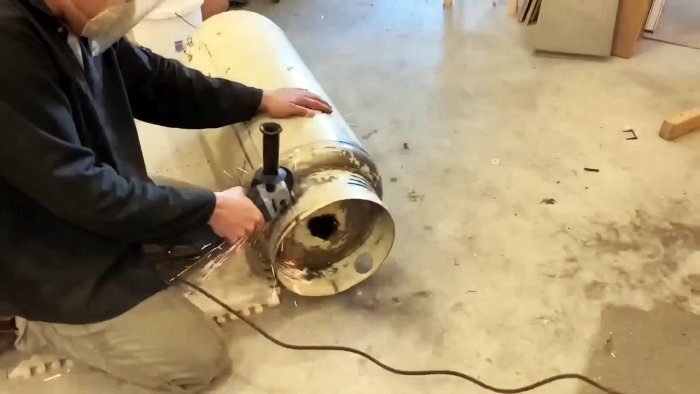

Приступаем к изготовлению дровяного котла. Отрезаем от газового баллона воротник и удаляем старую краску.
По центру трех профильных квадратных труб вырезаем несколько клиньев и сгибаем трубы на некоторый угол. Для восстановления целостности трубы завариваем места сгиба.

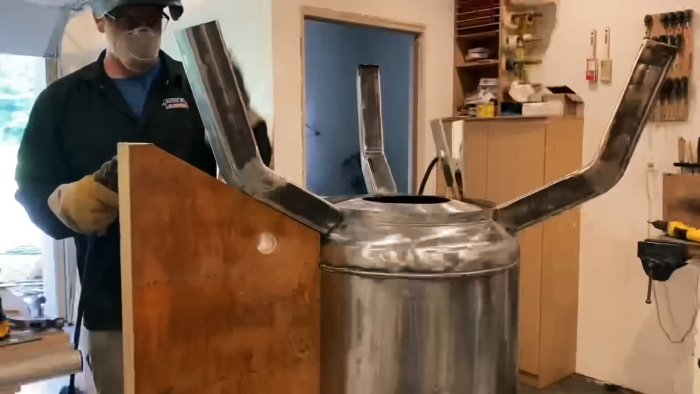

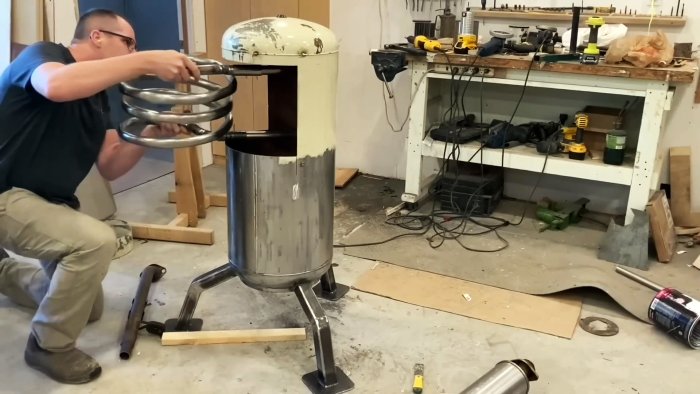

Привариваем изогнуты трубы равномерно по кругу к верхней части газового баллона. К концам труб привариваем квадратные пластины. На боковой поверхности баллона ближе к нижнему днищу вырезаем квадратный проем на глубину, равную радиусу цилиндрической части баллона. В противоположной проему части стенки баллона сверлим 2 отверстия по вертикали и вставляем змеевик в баллон.

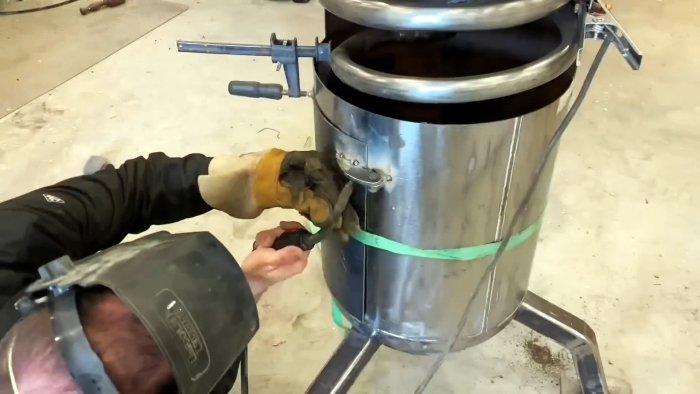

В нижней части баллона со смещением относительно верхнего проема вырезаем еще один проем и крепим полученный фрагмент к боковой поверхности баллона с помощью двух навесов. На противоположной от навесов стороне крепим задвижку с возможностью перемещения в вертикальной плоскости, а на боковой поверхности баллона привариваем фиксатор задвижки.

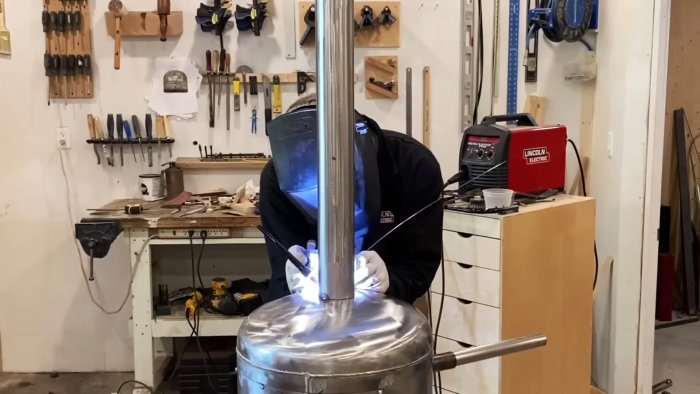

В нижней части дверцы и в накладке изнутри сверлим отверстия. Накладку с помощью ручки можно перемещать относительно отверстий в дверце, открывая или закрывая их. Накладка прикреплена к дверце фиксаторами-направляющими, скользящими по продолговатым отверстиям. К верхней части баллона привариваем дымовую трубу.
Сетчатую полосу, сваренную из толстой проволоки или катанки, оборачиваем вокруг круглой трубы, прихватив один конец к трубе сваркой. Отделяем решетчатый цилиндр болгаркой, зажимаем в тиски и свариваем концы. Также, обвернув стальную полосу вокруг той же самой трубы, выполняем кольцо, которое закрепляем на конце трубы хомутом и завариваем стык. В кольцо вставляем решетчатый цилиндр и привариваем.

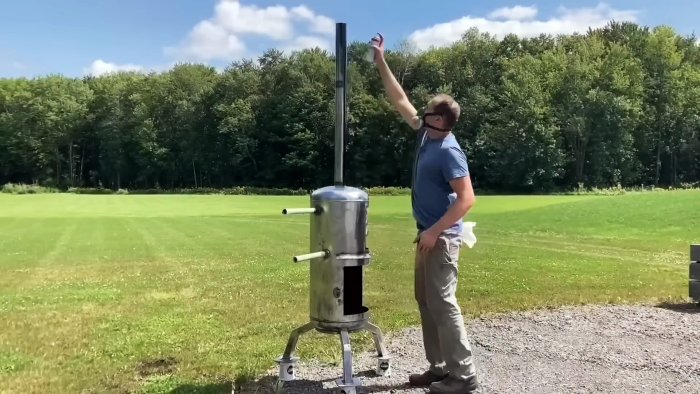

В круге из листового металла вырезаем центральный сегмент и сгибаем круг в конус. Линию стыка завариваем. Конус привариваем к свободному концу решетчатого цилиндра. Полученную конструкцию надеваем на конец дымовой трубы за кольцо. Поверхность дровяного котла окрашиваем огнеупорной краской.

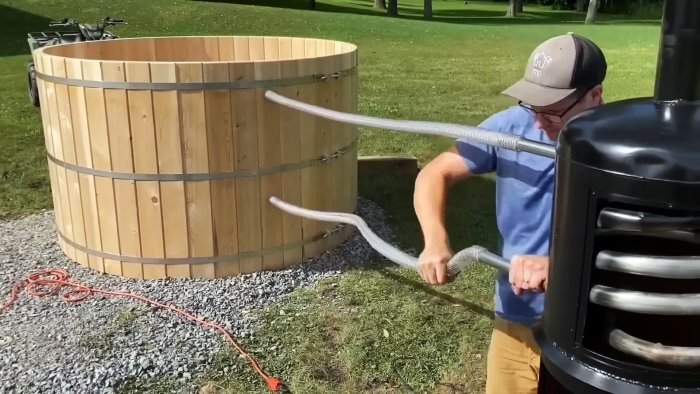

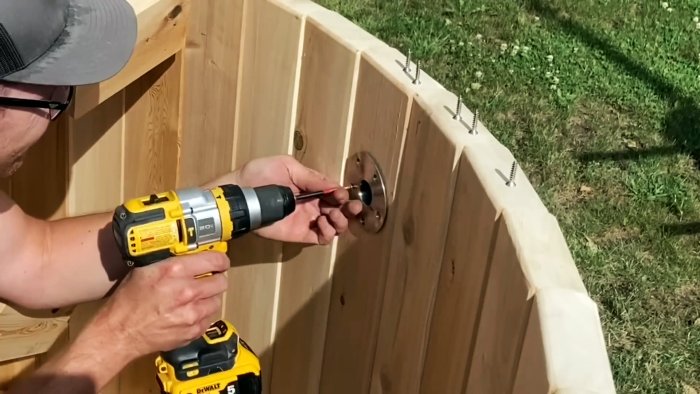

В боковой поверхности деревянной ванны напротив входа и выхода змеевика сверлим соответствующие сквозные отверстия. Устанавливаем и закрепляем шурупами в них патрубки и соединяем их с входом и выходом змеевика термоустойчивыми шлангами.

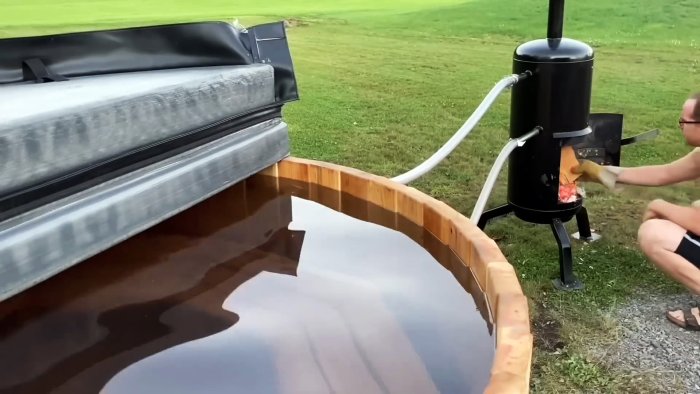

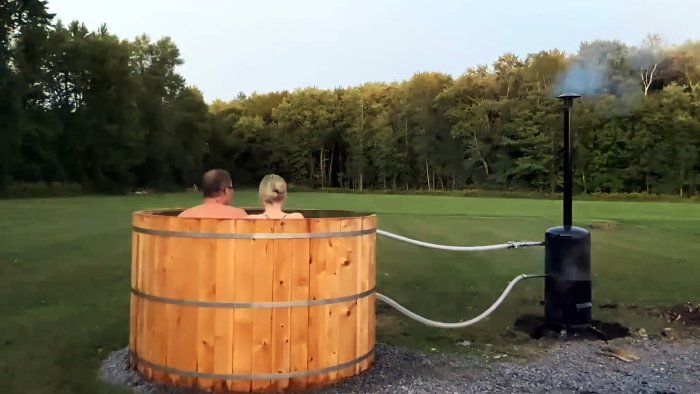

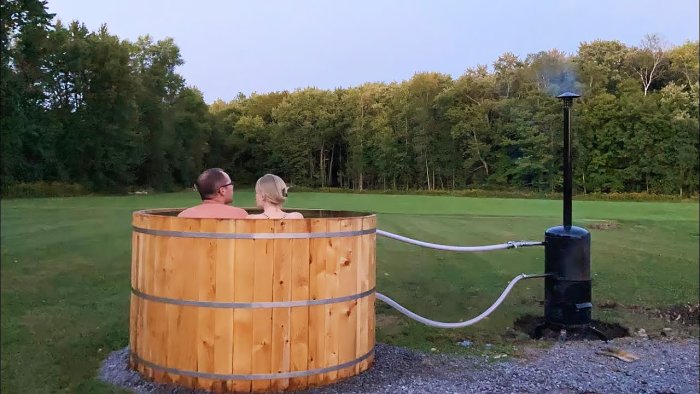

Наполняем ванну водой, разжигаем дровяной котел и через короткое время вода в ванне нагревается до нужной температуры и мы приступаем к водным процедурам.
