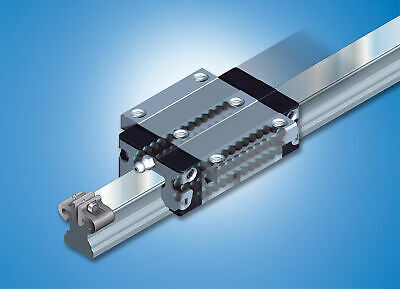

роликовые направляющие – это подходящим образом взаимодействующие части механизмов, которые позволяют изменять положение управляемых элементов. Направляющий шарнир состоит из направляющей и направляющей, чаще всего они совершают прямолинейное движение. Из-за большого количества критериев существует несколько разделов справочников. Стоит помнить, что основным условием выбора направляющих являются силы и моменты (несущая способность направляющей), которые будут действовать на направляющие. На сайтах производителя, вы можете найти большое разнообразие предложений роликовых направляющих, благодаря очень широкому спектру использования направляющих в различных отраслях промышленности и многому другому.
По типу трения можно выделить следующие типы направляющих:
скольжение:
цилиндрический,
призматический,
прокатка:
ролик
со свободными телами качения,
с внутренним трением:
упругий,
гидравлический,
пневматический.
Разделение по использованию в станках и станках следующее:
направляющие скольжения (прямые и вращающиеся соединения):
при прямом контакте,
со стальными крышками,
гидростатический,
аэростатический,
магнитный
направляющие качения (прямые и поворотные соединения):
с открытой циркуляцией тел качения,
направляющие блоки,
комплекты направляющих рельсов.
Это простые конструкции (прямой контакт), в которых возникает трение скольжения между сопрягаемыми поверхностями направляющей и направляющей (тележки).
скользящие направляющие
Направляющие слайдов
Эти направляющие отличаются простой конструкцией, высокой жесткостью, высоким коэффициентом трения (даже до 0,3) и относительно быстрым износом, также они подвержены коррозии и загрязнению. Сама направляющая (профильная шина) может иметь различную форму, что влияет на точную спецификацию направляющей.
Часто можно встретить направляющие, у которых профильная рейка выполнена в форме буквы «Х».
горка
Направляющая скольжения — направляющая в форме буквы «х»
Направляющие скольжения — цилиндрические
Направляющие этого типа изготавливаются с некоторым люфтом, благодаря чему ограничивается контактная поверхность сопрягаемых элементов — предполагается точечный контакт. При правильной подгонке можно добиться очень хорошего схождения — во время работы не требуется смазка.
построение руководства
Конструкция цилиндрической направляющей
линейная направляющая
Линейная направляющая — цилиндрическая
Направляющие скольжения — призматические
Этот тип широко используется в небольших устройствах и точных механизмах с низкими значениями силы. Эти типы направляющих обеспечивают поверхностный контакт между направляющей и направляющим элементом. Они используются, например, в очень точных устройствах. Самый простой пример использования таких направляющих — штангенциркуль.
призматическая направляющая
Модель призматической направляющей
Использование направляющей — штангенциркуля
Использование призматической направляющей скольжения — точного измерительного прибора — штангенциркуля.
Сопротивление движению возникает в результате действия сил трения, а величина силы трения зависит от приложенного давления и коэффициента трения. Поэтому снижение коэффициента трения положительно сказывается на направляющих. Чем ниже сопротивление движению, тем плавнее движение, элементы меньше изнашиваются, и все это приводит к гораздо большему сроку службы элементов. Примеры способов уменьшения значения коэффициента трения:
соответствующий подбор материалов, которые будут взаимодействовать друг с другом — материалы выбираются с учетом явления трения между различными материалами — в направляющих используются соединения сталь-латунь, сталь-чугун, сталь-сталь и все чаще соединения сталь-пластик,
смазки — существуют различные методы смазки — ручная смазка, с помощью насосов или масляного тумана,
использование дополнительных элементов, уплотняющих или защищающих направляющие от загрязнения:
с помощью телескопических крышек,
защитный сильфон,
одинарные или двойные уплотнения.
